Brogen 25t PMSM TBC Zestaw do konwersji samochodu elektrycznego 120kw 185kw

opis produktu

Brogen 25t Pmsm Elektryczny układ napędowy Silnik prądu przemiennego 120kw 185kw Zestaw do konwersji Ev do ciężarówki

Układ napędowy ciężarówki, układ napędowy ciężarówki, silnik ciężarówki, ciężarówka

Brogen 25T PMSM elektryczny układ napędowy Silnik prądu przemiennego 120KW 185Kw ev zestaw do konwersji do ciężarówki

Zestawy do konwersji do ciężarówki

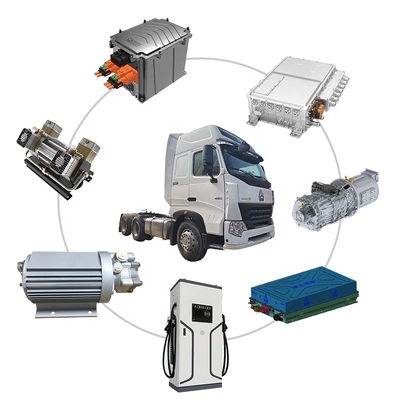

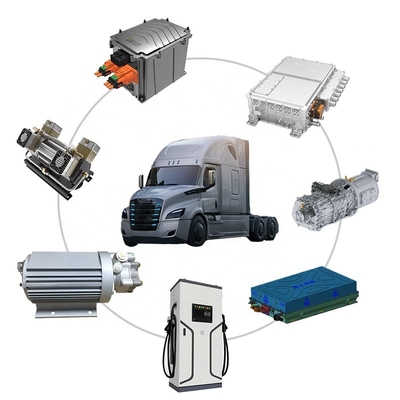

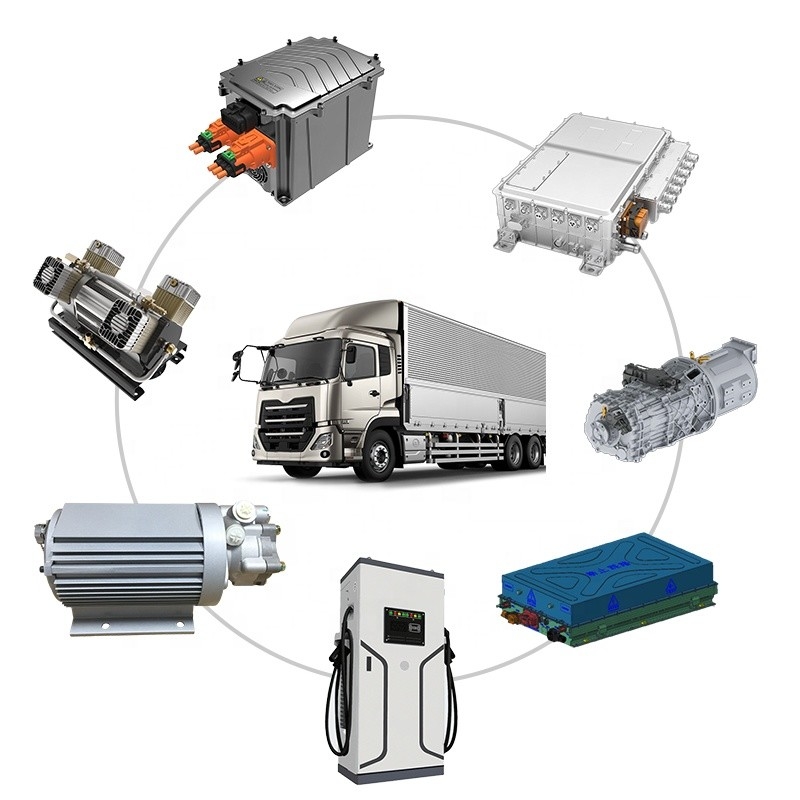

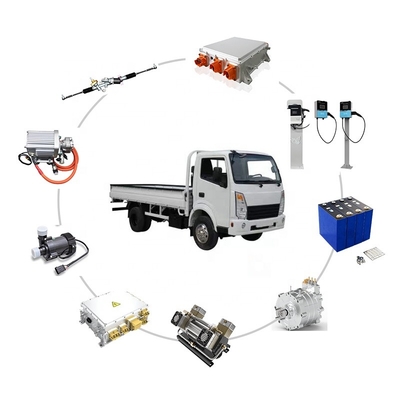

Zestawy do konwersji EV

1. elektryczny układ napędowy

2. bateria

3. Elektryczna pompa wspomagania kierownicy

4. Sprężarka hamulca pneumatycznego

5. Pomocniczy sterownik napędu

6. Sprężarka klimatyzacji

7.Układ chłodzenia napędu elektrycznego

8.System zarządzania temperaturą baterii

Elektryczny układ napędowy

Silnik

Wymagania techniczne:
1. Parametry produktu:

Moc znamionowa silnika: 250 KW;
Szczytowa moc silnika: 360 KW;
Moment znamionowy silnika: 600 Nm;
Szczytowy moment obrotowy silnika: 2500 Nm
Maksymalna prędkość silnika: 3500 obr./min;
Prędkość znamionowa silnika: 1492 obr./min;
Przełożenie: 8,507 / 4,943/2,994/1,876/I.2I6/1
Mechanizm zmiany biegów: pneumatyczne urządzenie do bezpośredniej zmiany biegów AMT;
Przystawka odbioru mocy: model QH50, całkowity stosunek prędkości wyjściowej: 1,67, wyjściowy moment obrotowy 50ON.m
2. Metoda chłodzenia silnika to chłodzenie wodą, przepływ wody wynosi 35-40 l/min, a temperatura na wlocie wody wynosi

≤65 ℃;

Sterownik silnika

1. Test napięciowy wytrzymywany przez kontroler: prąd upływu 2500AC ≤10 mA;równoważny prąd upływu 3540DC ≤1mA
2. Nieoznaczone tolerancje wymiarowe są realizowane zgodnie z GB/T 1804-c;
3. Nieoznaczoną tolerancję kształtu i położenia należy wprowadzić zgodnie z GB/T 1184-k;
4. Objętość kanału wodnego: 0,29 l;wodoodporność: temperatura wody 25, natężenie przepływu 20L/min, wodoodporność 55kPa;
5. Metoda chłodzenia: chłodzenie cieczą;wymagania dotyczące chłodzenia:

Akumulatory z BMS

Tutaj jest tytuł.

1. Pojemność znamionowa skrzynki elektrycznej: 228 Ah, energia znamionowa: 35,24 kWh, napięcie nominalne 154,56 V 2. Nieoznaczona tolerancja wymiarów dotyczy
GB/T 1804-V 3.Jeżeli nie określono żadnych wymagań technicznych, należy zapoznać się z umową techniczną
4. Stopień ochrony skrzynki elektrycznej: IP68
5. Zapoznaj się z umową techniczną dotyczącą numeru pola kodu kreskowego systemu tabliczek znamionowych
6. Notatka jest wklejona poprawnie bez bąbelków
7. Utrzymuj powierzchnię pudełka w czystości i przechowuj w suchym miejscu bez narażenia na działanie
światło słoneczne i woda
8. Moment blokujący pudełka wynosi 805N.M

Produkty z napędem pomocniczym

1. Elektryczna pompa wspomagania kierownicy

Parametry

Moc znamionowa4 KW
Moc szczytowa10,75 KW
Napięcie znamionowe AC380V
Powrót EMF (prędkość znamionowa) 275 V/krpm
Prąd znamionowy7,5A
Prąd szczytowy15A
Znamionowy moment obrotowy 19 Nm
Szczytowy moment obrotowy 38 Nm
Prędkość znamionowa 1500r/min
Prędkość robocza 1200 obr/min
Kontrolowany przepływ18±2L/min
Częstotliwość pracy 80 Hz

2. Sprężarka hamulca pneumatycznego

Parametry

Znamionowy wydech 380 l/min
Moc silnika4KW
Znamionowe ciśnienie spalin 1Mpa
Waga65 kg
Ciśnienie spalin 1,2 MPa
Temperatura pracy -40 ℃ ~ + 60 ℃
Wymiary560x335x370 mm
Klasa ochronyIP67

3. Kontroler 3 w 1

Parametry





Sprężarka hamulca pneumatycznego DCACPompa układu kierowniczego DCAC

DCDC 12/24 V

4. Układ chłodzenia napędu elektrycznego

Parametry





Zbiornik wyrównawczy wody Linia chłodzenia
Elektroniczna pompa wodna
Chłodnica + elektroniczny zespół wentylatora

5. System zarządzania temperaturą akumulatora

Parametry







System zarządzania temperaturą akumulatora 8kW

6. Sprężarka klimatyzacji

Tutaj jest tytuł.

Parametr
Przemieszczenie34,0 cm3/obr
Ładowanie oleju 140 cm3 1000 obr./min～
Waga netto6,4 kg
Ładowanie oleju140 cm3 1000 obr./min～
Zakres prędkości6000 obr/min
Ciśnienie odciążające4.0 MPa(G)
Stopień ochronyIP 67

7. Wiązka przewodów







Długość uprzęży można dostosować do wymagań klienta

8. Stacja ładowania DC

Ładowarka DC 60/75/120/160/300KW DC z CCS1/CCS2

Stopień ochrony IP54

Temperatura pracy -20 ℃ ~ 50 ℃
Wysokość <2000m
Wilgotność względna 0~95% (bez kondensacji)
Tryb instalacji Instalacja stała
MTBF ≥8760h
Napięcie wejściowe 380±15%V
Prąd wejściowy <100A
Częstotliwość wejściowa 50/60Hz
Współczynnik mocy pełnego obciążenia > 0,99
Zakres napięcia wyjściowego DC 200~750V
Zakres napięcia wyjściowego w trybie stałej mocy DC 400~750V
Zakres prądu wyjściowego 5~150A
Współczynnik tętnienia ≤ ± 0,5%
